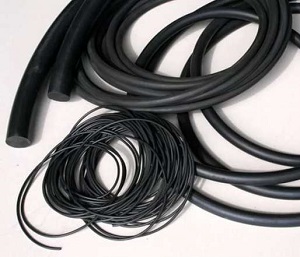

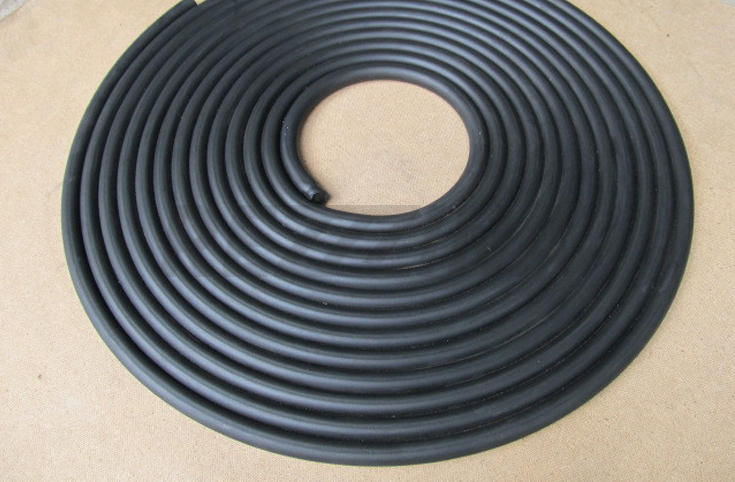

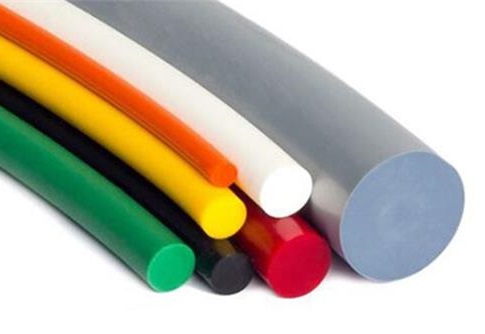

Резиновые шнуры – это резинотехнические изделия круглого или прямоугольного (квадратного) сечения диаметром (шириной) до 63 мм, которые производятся по ГОСТ 6467-79 и по отдельным ТУ. Они предназначены для уплотнения неподвижных соединений машин, конструкций, резервуаров. Такие уплотнения защищают полости от попадания пыли и влаги, обеспечивают герметичность в местах примыкания отдельных элементов. Область применения резиновых шнуров очень обширна – их используют практически во всех отраслях производства, в коммунальном и сельском хозяйстве.
Степень твердости
Зависит от типа использованной в производстве резины. Твердость резинового шнура обозначается одной буквой в маркировке:
- М – малая;
- С – средняя;
- П – повышенная.
Допустимое давление рабочей среды
Резиновые шнуры очень разнообразны по материальному исполнению и условиям эксплуатации. Так, есть две группы изделий в зависимости от давления рабочей среды:
- до 0,5 МПа;
- до 1 МПа.
Типы шнуров по условиям эксплуатации (состав и температура рабочей среды)
| Название | Тип (условное обозначение в маркировке) | Рабочая температура | Состав рабочей среды |
|---|---|---|---|
| Кислотощелочестойкие | 1 | -30…+50 °С | Кислоты и щелочи (в растворах до 20%), кроме уксусной и азотной кислоты, воздух, вода, инертные газы |
| Теплостойкие | 2 | -30…+140 °С | Азот, воздух, инертные газы (только до +90 °С), водяной пар |
| Морозостойкие | 3 | -45…+50 °С | Азот, воздух, инертные газы |
| Маслобензостойкие | 4 | -30…+50 °С | Масла, бензин |
| Универсальные | 5 | -50…+50 °С | Любые среды из типов 1, 3 и 4, а также дизельное топливо, дизельные масла |
| Для пищевой промышленности | 6 | -30…+50 °С | Пищевые продукты |
Стандартные размеры шнуров прямоугольного сечения по ГОСТ 6467-79
| Высота, мм | Ширина, мм | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3,2 | 6,3 | 7,1 | 8 | 9 | 10 | 11 | 12 | 14 | 16 | 18 | 20 | - | - | - | - | - | - | - | - | - | - |
| 4,0 | 6,3 | 7,1 | 8 | 9 | 10 | 11 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | - | - | - | - | - | - | - | - |
| 5,0 | 6,3 | 7,1 | 8 | 9 | 10 | 11 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 32 | - | - | - | - | - | - |
| 6,3 | - | - | 8 | 9 | 10 | 11 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 32 | 36 | 40 | - | - | - | - |
| 7,1 | - | - | - | 9 | 10 | 11 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 32 | 36 | 40 | 45 | 50 | - | - |
| 8,0 | - | - | - | - | 10 | 11 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 32 | 36 | 40 | 45 | 50 | 56 | 63 |
| 9,0 | - | - | - | - | - | 11 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 32 | 36 | 40 | 45 | 50 | 56 | 63 |
| 10,0 | - | - | - | - | - | - | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 32 | 36 | 40 | 45 | 50 | 56 | 63 |
| 11,0 | - | - | - | - | - | - | - | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 32 | 36 | 40 | 45 | 50 | 56 | 63 |
| 12,0 | - | - | - | - | - | - | - | - | 16 | 18 | 20 | 22 | 25 | 28 | 32 | 36 | 40 | 45 | 50 | 56 | 63 |
| 14,0 | - | - | - | - | - | - | - | - | 18 | 20 | 22 | 25 | 28 | 32 | 36 | 40 | 45 | 50 | 56 | 63 | |
| 16,0 | - | - | - | - | - | - | - | - | - | - | 20 | 22 | 25 | 28 | 32 | 36 | 40 | 45 | 50 | 56 | 63 |
| 18,0 | - | - | - | - | - | . - | - | - | - | - | - | 22 | 25 | 28 | 32 | 36 | 40 | 45 | 50 | 56 | 63 |
| 20,0 | - | - | - | - | - | - | - | - | - | - | - | - | 25 | 28 | 32 | 36 | 40 | 45 | 50 | 56 | 63 |
| 22,0 | - | - | - | - | - | - | - | - | - | - | - | - | - | 28 | 32 | 36 | 40 | 45 | 50 | 56 | 63 |
| 25,0 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 32 | 36 | 40 | 45 | 50 | 56 | 63 |
| 28,0 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 36 | 40 | 45 | 50 | 56 | 63 |
| 32,0 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 40 | 45 | 50 | 56 | 63 |
| 36,0 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 45 | 50 | 56 | 63 |
| 40,0 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 50 | 56 | 63 |
| 45,0 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 56 | 63 |
| 50,0 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 63 |
Стандартные диаметры шнуров круглого сечения (и длины сторон для квадратного сечения)
- 2,0 мм
- 2,5 мм
- 3,2 мм
- 4,0 мм
- 5,0 мм
- 6,3 мм
- 7,1 мм
- 8,0 мм
- 9,0 мм
- 10,0 мм
- 11,0 мм
- 12,0 мм
- 14,0 мм
- 16,0 мм
- 18,0 мм
- 20,0 мм
- 22,0 мм
- 25,0 мм
- 28,0 мм
- 32,0 мм
- 36,0 мм
- 40,0 мм
- 45,0 мм
- 50,0 мм
- 56,0 мм
- 63,0 мм.
Если нужно рассчитать массу изделий различного сечения, смотрите нашу статью «Как определить вес резиновых шнуров».
Расшифровка названий (маркировки)
В условном обозначении изделий обязательно указывают тип, степень твердости, размеры и стандарт, по которому они изготовлены (ГОСТ, ТУ). Примеры:
Шнур 2М 8×10 ГОСТ 6467-79 (Шнур 2 типа – теплостойкий, малой твердости, высотой 8 мм и шириной 10 мм).
Шнур 3С Ø22 ГОСТ 6467-79 (Шнур 3 типа – морозостойкий, средней степени твердости, диаметром 22 мм).
Также в маркировке может быть указана группа (по давлению среды), климатическое исполнение, категория размещения, предельная температура эксплуатации. Например:
Шнур 2-4С 11×14-Т1-3-50 ГОСТ 6467-79 (Шнур 2 группы – до 1 МПа, 4 типа – маслобензостойкий, высотой 11 мм, шириной 14 мм, климатическое исполнение Т1 – для работы в тропическом климате, 3 категории размещения, предельная рабочая температура 50 °С).
Гермитовые (гернитовые, пористые) шнуры
Отдельный тип резиновых шнуров, которые производятся из пористой резины по ГОСТ 6467-79, ГОСТ 19177-81 и маркируются аббревиатурой ПРП (пористые резиновые профили). Применяются для уплотнения стыков элементов в ограждающих конструкциях. Существует два типа таких изделий:
| Тип | Удельный вес | Температура эксплуатации |
|---|---|---|
| ПРП-40 | 400 кг/м куб. | -40…+70 °С |
| ПРП-60 | 600 кг/м куб. | -60…+70 °С |
Гермитовые шнуры также могут иметь круглое или прямоугольное сечение, которое обозначается в маркировке буквами К и П соответственно. Пример маркировки:
ПРП-60.П-10×10.600 ГОСТ 6467-79 (Шнур пористый плотностью 600 кг/м куб., с прямоугольным сечением 10×10 мм)
Вакуумные шнуры
Применяются для создания уплотнений в вакуумных системах. Производятся по ТУ 38.105108-76 с круглым, квадратным или прямоугольным сечением. Диаметр (ширина стороны) – в пределах 3–50 мм, температура эксплуатации 8–70 °С.

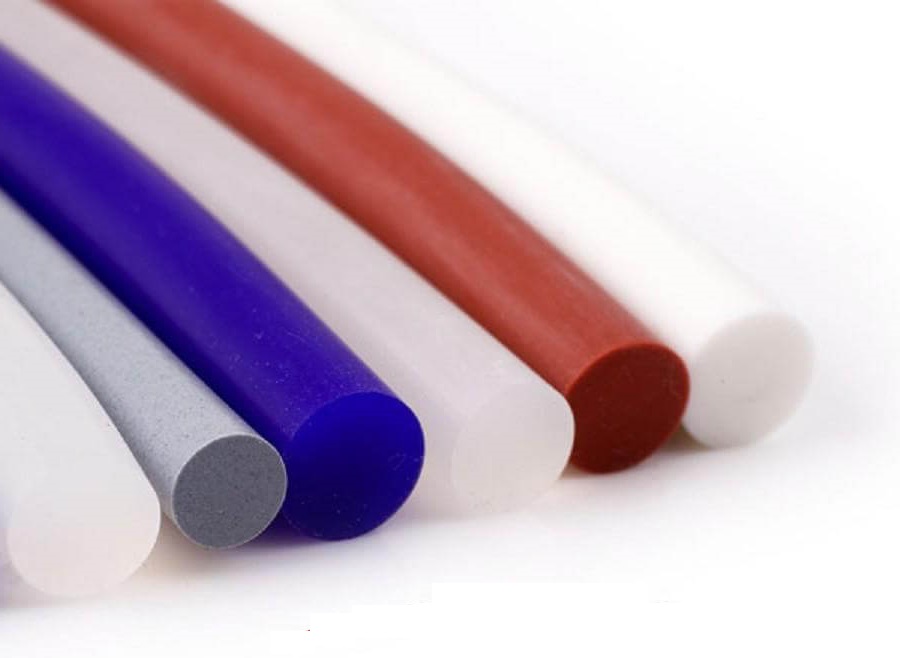

Силиконовые шнуры
Отличаются от изделий из обычной резины высокой теплостойкостью, морозостойкостью и химической инертностью (в том числе к маслам, жирам). В связи с этим их сфера применения значительно расширяется. Силиконовые шнуры могут быть использованы в качестве уплотнений в оборудовании пищевой промышленности, в медицине, в различных печах (хлебопекарни, металлургия), в криокамерах. Они нетоксичны, долговечны, устойчивы к механическим и электрическим воздействиям, ультрафиолетовому излучению, являются отличными электроизоляторами.
Изделия производятся также с круглым или квадратным сечением:
- диапазон диаметров 2–50 мм;
- ширина стороны квадрата – в пределах 4–32 мм.
Температура эксплуатации изделий -60…+250 °С (выдерживают кратковременный нагрев до 316 °С).
Рабочие среды:
- воздух, азот, инертные газы;
- пресная вода, сточные воды (без примесей растворителей);
- растворы солей, щелочей, кислот (в том числе азотной, серной, соляной, уксусной, фосфорной, стеариновой) в разных концентрациях до 10–30 %;
- аммиак, озон, кислород, спирты, растительные и животные масла, перекись водорода, ацетон, этиленгликоль.
Фторсиликоновые изделия устойчивы также к воздействию бензина, дизельных топлив и масел.
Как выбрать нужный резиновый шнур?
При выборе РТИ для уплотнений важно учитывать следующие параметры:
- Давление рабочей среды.
- Температура эксплуатации и состав рабочей среды. От этого зависит материальное исполнение РТИ. Если неверно подобрать тип изделия, оно не сможет обеспечить нужную герметичность соединения, а срок службы уплотнения резко снизится.
- Геометрическая форма и размер выемок под уплотнительные шнуры. Резиновые уплотнения эластичны, но при установке нельзя допускать их чрезмерных деформаций.
Если вам нужна помощь в выборе или необходимо уточнить технические параметры отдельных видов резиновых шнуров, обращайтесь к нашим специалистам. Инженеры завода «Элласт» окажут квалифицированную консультацию по подбору стандартных РТИ или организуют изготовление нестандартных изделий по вашим требованиям.
