Как определить вес резиновых шнуров

Как определить вес резиновых шнуров

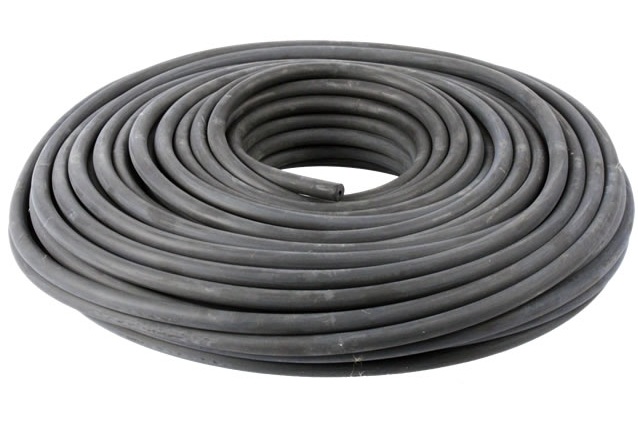

Резиновые шнуры по ГОСТ 6467-79 производятся в нескольких формах – с круглым, прямоугольным и (редко) трапециевидным сечением, с диаметром (высотой стороны) от 2 до 63 мм. Назначение таких изделий – уплотнение разъемных неподвижных соединений, защита полостей машин, резервуаров, механизмов от пыли, грязи и влаги. Их используют в системах с давлением рабочей среды до 0,5 МПа (1 группа) и до 1,0 МПа (2 группа). Поставляются уплотнители в бухтах по 15–20 кг. Вес резиновых шнуров в пересчете на погонный метр зависит от сечения (диаметра или высоты стороны) и рассчитывается по специальным формулам.

В зависимости от условий эксплуатации выбирают уплотнители определенного типа:

Расчет веса для изделий прямоугольного сечения

Формула для шнура средней твердости:

m = a × b × 1,3, где

m – масса 1 погонного метра уплотнителя (г);

a – ширина сечения (мм);

b – высота сечения (мм).

Например, для шнура сечением 5×10 мм масса 1 пог. м составит:

m = 5 × 10 × 1,3 = 65 г.

Расчет для круглых шнуров средней твердости

m = d² × 3,14 × 1,3/4, где

m – масса 1 погонного метра уплотнителя (г);

d – диаметр шнура (мм).

Например, при диаметре 12 мм вес 1 пог. м уплотнителя получится:

m = 12² × 3,14 × 1,3 / 4 = 147 г.

Для быстрого определения массы круглых шнуров популярных размеров можно воспользоваться готовой таблицей с расчетными величинами:
