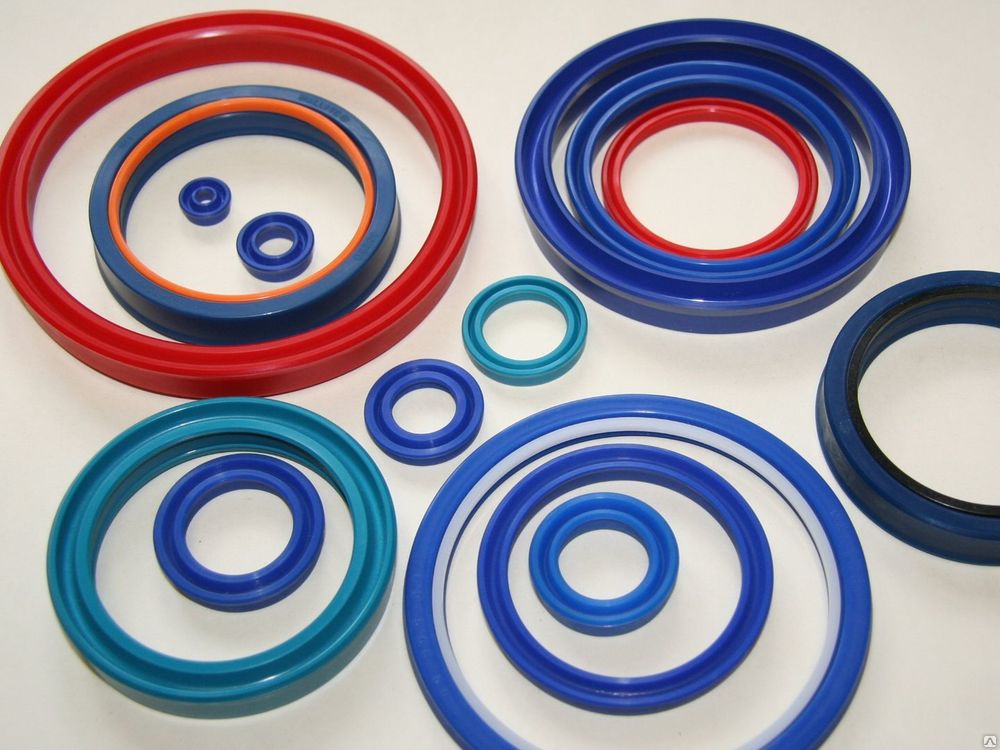

Кольца из резины – один из самых востребованных типов уплотнителей. Их применяют в различных отраслях промышленности, в оборудовании, машинах и механизмах. Во многих случаях резиновый кольцевой уплотнитель становится незаменимым элементом, без которого агрегат просто не может работать. Например, без уплотнительных колец не обходится ни одна гидравлическая система. При этом их размер сравнительно небольшой, а конструкция предельно простая.

Где именно применяются уплотнительные резиновые кольца?

Кольцевые уплотнители используют:

  1. В подвижных механизмах – гидравлических и пневматических системах, в поршнях, цилиндрах, валах, станках, насосах. Устанавливают уплотнение в месте соприкосновения подвижных элементов конструкции. Здесь кольцо не мешает их свободному перемещению и одновременно разграничивает среды.
  2. В неподвижных соединениях, например, трубопроводной арматуры и труб (в газопроводах, водопроводах, канализационных, технологических системах). В них кольца обеспечивают максимальную герметичность.

Для чего нужны кольцевые уплотнители?

Они выполняют сразу несколько важных функций:

  • Надежная изоляция внутренней среды от наружной (или любых других двух сред друг от друга), повышение герметичности системы.
  • Снижение давления на подвижные элементы.
  • Устранение зазоров и предупреждение подтекания жидкости (в гидравлической, смазочной, топливной системе).
  • Защита соединения и внутренней среды от попадания влаги и пыли.
  • Гашение шума и вибраций при эксплуатации механизма или системы.

Материал колец и их назначение

Кольцевые уплотнители изготавливают из разных материалов:

  • каучука;
  • резины;
  • полиуретана;
  • силикона.

Наиболее распространены именно резиновые уплотнения, которые сочетают доступную цену и универсальность. Они используются практически во всех сферах – от химической промышленности и канализации до питьевых водопроводов. Уплотнители на основе натурального каучука очень чувствительны к нефтепродуктам, их производным или другим химически агрессивным веществам, поэтому применяются уже все реже.

Силиконовые изделия дороже резиновых, хотя они несколько предпочтительнее в «чистых» системах (питьевые водопроводы, технологические линии пищевой промышленности). Они совершенно не влияют на состав среды, ее запах, жесткость, вкусовые качества, не боятся химически агрессивных сред, высоких температур.

Полиуретановые уплотнения более устойчивы к износу (превосходят резину в 2–3 раза). Поэтому их часто применяют вместо резиновых изделий.

Область применения кольцевых уплотнений из резины зависит от марки резиновой смеси. Изделия на основе разных каучуков используются при разных температурах и давлениях. Они также по-разному реагируют на химический состав рабочих сред. Например, для работы с нефтепродуктами подходят маслобензостойкие уплотнители, а для эксплуатации при высоких температурах – термостойкие на основе фторкаучука.

Кольца МБС работают в дизельном топливе, мазуте, бензине, смазках, минеральных и синтетических маслах, газах, спиртах, кислотах. Они эластичны и долговечны. Термостойкие кольца также отличаются высокой химической инертностью, но при этом могут быть использованы в узлах с высокой температурой. Они не боятся ультрафиолетового излучения, проявляют диэлектрические свойства.

Где используются резиновые кольца разного сечения

Существуют такие варианты поперечного сечения кольцевых уплотнителей:

  • круглое (овальное) – O-ring;
  • прямоугольное – R-ring;
  • Х-образное – Х-ring или Q-ring.

Элементы круглого сечения делятся на две группы:

  1. Только для подвижных соединений.
  2. Для подвижных и неподвижных соединений.

И те, и другие в отечественном производстве маркируются тремя числами: например, 8×12×2 (диаметр соответственно штока, цилиндра и сечение самого кольца, умноженное на 10). У импортных изделий маркировка состоит из двух чисел: 1,5×1,5 (диаметр штока и сечение кольца)

Изделия прямоугольного (в том числе квадратного) сечения, как правило, устанавливают в неподвижные соединения. Но их можно использовать в подвижных механизмах, элементы которых двигаются не быстрее 0,5 м/с. При большей скорости движения возникает слишком высокое трение – прямоугольные кромки уплотнителя быстро изнашиваются. Такие уплотнения тоже маркируются тремя числами (диаметр штока, цилиндра, высота кольца). Чаще всего их монтируют во фланцевые соединения трубопроводов для герметизации.

Кольца Х-образного сечения отлично противостоят скручиванию, поэтому используются в подвижных соединениях. Но пока они распространены меньше, чем уплотнители с круглым сечением.

Критерии выбора колец
  • Размерные параметры. Несмотря на эластичность резиновых уплотнений, их нельзя деформировать при установке. Размер кольца должен соответствовать размеру элемента, на который оно будет установлено.
  • Тип сечения и материальное исполнение. Зависит от условий эксплуатации уплотнителя (температуры, давления, химического состава среды). Неправильно подобранное кольцо не сможет обеспечить необходимую герметичность и быстро придет в негодность.
  • Дата выпуска и условия хранения. Используя РТИ, следует учитывать их естественное старение под воздействием воздуха, солнечного света, перепадов температуры. Резина теряет эластичность, температурную и химическую устойчивость, деформируется. При неправильном хранении уплотнительные кольца могут терять эксплуатационные качества быстрее, чем в процессе эксплуатации.
Автор

Глызь Валерий Александрович

Эксперт по РТИ
