Трансформаторная резина УМ: назначение, характеристики, ассортимент

Трансформаторная резина УМ – универсальная маслотепломорозостойкая резина, предназначенная для использования в электротехническом оборудовании (трансформаторах). Выдерживает длительную эксплуатацию под воздействием трансформаторного масла в любых климатических условиях. РТИ этого типа производят по ГОСТ 12855-77. Из трансформаторной УМ резины изготавливают:

  • листы;
  • рулоны;
  • полосы;
  • шнуры.

Свойства

Главные преимущества изделий из трансформаторной резины типа УМ:

  • устойчивость к воздействию трансформаторного и конденсаторного масла (при эксплуатации в таких средах материал не выделяет серы и не меняет своих физико-механических характеристик);
  • теплостойкость (можно использовать при температурах до 100 °С);
  • морозостойкость (не теряет эксплуатационных свойств при снижении температуры воздуха до -60 °С).

Применение

Изделия из трансформаторной резины УМ используются для изготовления неподвижных уплотнений в соединениях, крышках, фланцах и вводах электротехнического оборудования. Чаще всего их применяют при изготовлении, обслуживании и ремонте силовых масляных трансформаторов. Уплотнительные элементы защищают оборудование от течи масла, чем обеспечивают ему надежность и длительный срок службы. Уплотнения из резиновых листов, полос или шнуров изготавливают методами вырезки или вырубки и последующего склеивания (при необходимости).

Ассортимент: стандартные размеры РТИ

  • Листы (толщина от 2 до 25 мм, размеры 250-1000 × 250-800 мм);

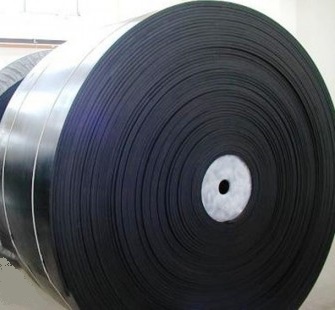

  • Рулоны (толщина 2-25 мм, размеры 800-5000 × 200-800 мм или 800-5000 × 800-1200 мм);

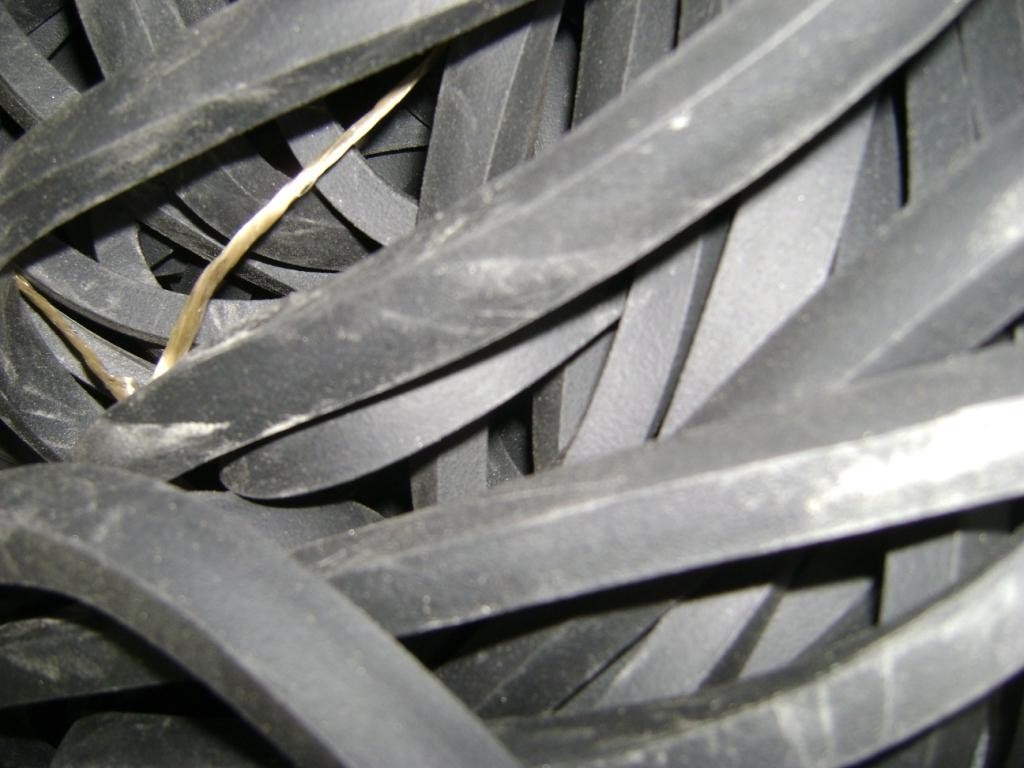

  • Полосы (толщина от 4 до 16 мм, ширина 10-40 мм, длина от 1 до 20 м);
  • Шнуры (длина 1-20 м, диаметр 8, 10, 12 или 16 мм).

По согласованию с заказчиком возможно изготовление из трансформаторной резины изделий нестандартных размеров. Мы можем изготовить РТИ под заказ, по чертежу или образцу.

Примеры обозначений

Листы:

  • УМ Лист 6×300×600 ГОСТ 12855-77
  • УМ Лист 20×250×800 ГОСТ 12855-77, где первые три числа обозначают толщину×ширину×длину.

Рулоны:

  • УМ Рулон 8×800×5000 ГОСТ 12855-77
  • УМ Рулон 8×1200×4000 ГОСТ 12855-77, где первые три числа обозначают толщину×ширину×длину.

Полосы:

  • УМ Полоса 10×30×10000 ГОСТ 12855-77
  • УМ Полоса 16×40×20000 ГОСТ 12855-77, где первые три числа обозначают толщину×ширину×длину.

Шнуры:

  • УМ Шнур Ø10 ГОСТ 12855-77 – шнур диаметром 10 мм;
  • УМ Шнур Ø16 ГОСТ 12855-77 – шнур диаметром 16 мм.

Физико-механические показатели

Наименование показателя Значение
Твердость, единицы Шора А 55-70
Твердость, IRHD – международные единицы 56-65
Условная прочность при растяжении, МПа (кгс/см²), не менее 6,4 (65)
Относительное удлинение при разрыве, %, не менее 200
Относительная остаточная деформация при сжатии 30 % в воздушной среде при 100 °C в течение 24 часов, %, не более 25
Коэффициент морозостойкости по эластическому восстановлению при температуре -50 °C после сжимающих деформаций, не менее 0,25
Изменение массы после воздействия стандартного масла марки СЖР-2 при 100 °С в течение 24 ч, % -3;+5
Рабочие среды Масло трансформаторное по ГОСТ 10121-76 и ГОСТ 982-80, масло конденсаторное по ГОСТ 5775-85, масло трансформаторное ТКп
Рабочая температура -60…+100 °С
Климатическое исполнение трансформатора или другого устройства, в котором эксплуатируется РТИ ХЛ, У, Т

Хранение

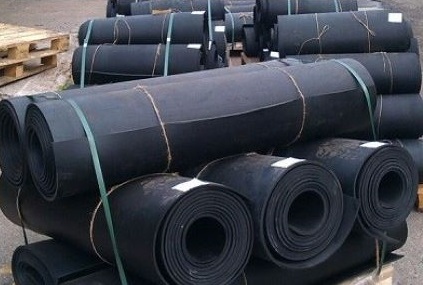

Резиновые пластины этой марки хранят уложенными в стопы, рулонная резина сворачивается в рулоны, а полосы и шнуры – в бухты. Стопы или бухты перевязываются веревками, шпагатом и укладываются на хранение. Изделия можно упаковывать в деревянные ящики или мягкую упаковку, а также складировать на поддонах.

Во время хранения и транспортировки при температурах ниже -30 °С нельзя допускать деформации изделий или ударных нагрузок на них. Рекомендуемая температура хранения – до +25 °С. Недопустимо попадание на складируемые РТИ химически агрессивных веществ, масел, бензина, прямых солнечных лучей.

  • Средний срок службы изделий из трансформаторной резины УМ – 12 лет.
  • Гарантийный срок хранения – 2 года (с даты производства).
  • Гарантийный срок эксплуатации – 3 года (с момента ввода в эксплуатацию).
