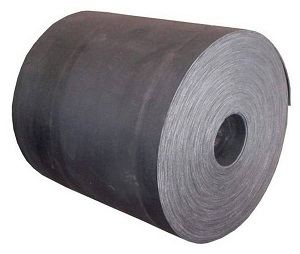

Многопрокладочные конвейерные ленты с двухсторонними резиновыми обкладками, оснащенные резиновыми бортами. У изделий 1 типа под резиновой обкладкой со стороны рабочей поверхности также есть защитная или брекерная прокладка. При их изготовлении в качестве каркаса используются синтетические (полиамид) или комбинированные (полиэфир/хлопок) ткани прочностью 100–400 Н/мм.
Область применения
Ленты данной группы (условные обозначения 1.1, 1.2, 2.1, 2.2) применяются в очень тяжелых, тяжелых и средних условиях для транспортировки руд металлов, горных пород, бревен и других тяжелых, крупных, абразивных грузов. Эксплуатация возможна при температуре в диапазоне -45…+60 °С.
Классификация и назначение лент
Тип 1
- 1.1. Очень тяжелые условия эксплуатации. Перемещение крепких горных пород, руд цветных и черных металлов (куски размером до 50 см), бревен (диаметр до 90 см), других материалов.
- 1.2. Тяжелые условия. Транспортируется известняк, доломит (размером до 50 см), руды металлов (до 35 см), другие материалы крупными кусками, бревна до 90 см диаметром.
Тип 2
- 2.1. Средние условия эксплуатации. Применяются для перемещения крепких горных пород, руд цветных и черных металлов (размером до 10 см), известняка, кокса, доломита, рудного концентрата, шихта, других абразивных и высокоабразивных материалов (до 15 см), а также штучных грузов.
- 2.2. Средние условия. Такими лентами транспортируется рядовой уголь, цемент, а также мягкие породы, глина и малоабразивные материалы (куски до 15 см).
Технические параметры
| Показатель | Значение (ленты с каркасом из синтетических тканей) | Значение (ленты с каркасом из комбинированных тканей) |
|---|---|---|
| Относительное удлинение по основе (нагрузка, равная 10 % номинальной прочности образца) | Не более 2,5 % | Не более 3,5 % |
| Прочность связей между каркасом и рабочей резиновой обкладкой | Не менее 4,0 Н/мм | Не менее 3,0 Н/мм |
| Прочность связей между прокладками | Не менее 4,5 Н/мм | Не менее 3,2 Н/мм |
Размерные параметры и особенности конструкции
| Тип ленты | Ширина ленты, мм | Длина ленты, м пог. | Количество тканевых прокладок | Тип ткани | Толщины резиновых обкладок (резина класса А), рабочая/нерабочая поверхность, мм | Толщины резиновых обкладок (резина класса Б), рабочая/нерабочая поверхность, мм | Прочность при разрыве 1 тяговой прокладки, Н/мм |
|---|---|---|---|---|---|---|---|
| 1.1 | 800-2000 | 94-300 | 3-8 | синтетические ткани | 8/2 | 10/3 | 400 |
| 1.2 | 800-2000 | 94-300 | 3-8 | синтетические ткани | 6/2 | 8/2 | 200-400 |
| 2.1 | 400-2000 | 94-300 | 2-8 | синтетические ткани | 6/2 | 8/2 | 100-300 |
| 2.2 | 400-2000 | 94-300 | 2-8 | синтетические или комбинированные ткани | 5/2 | 4,5/3,5 | 100 – 300 для синтетических тканей, 55 – для комбинированных |
