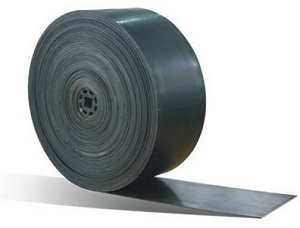

Одно-, двух- и многопрокладочные конвейерные ленты. Борта резиновые либо нарезные. Резиновая обкладка односторонняя (тип 3) или двухсторонняя (тип 2 и 4). В качестве каркаса используются ткани:
- синтетические (полиамид);
- комбинированные (полиэфир с хлопком).
Прочность тканевых прокладок у разных типов изделий составляет 55–300 Н/мм. Обкладки формуются из резины классов И, Б. Ширина лент составляет от 30 см до 2 м, длина – 94–300 погонных метров.
Обозначение и область применения
К конвейерным лентам общего назначения этой группы относят типы 2Л, 3 и 4. Они используются в легких условиях эксплуатации при температуре -45…+60 °С.
Перемещаемые материалы:
- 2Л. Сельскохозяйственная продукция и другие малоабразивные материалы. Неабразивные грузы мелких фракций, в сыпучем или пакетированном виде.
- Неабразивные и малоабразивные материалы. Мелкие грузы, грузы в сыпучем и пакетированном виде. Продукты сельскохозяйственного производства.
- Мелкие или сыпучие мало- и неабразивные материалы. Сельскохозяйственная продукция. При толщине резиновой обкладки со стороны рабочей поверхности 1 мм допускается транспортировка исключительно пакетированных грузов. Транспортерные ленты типа 4 можно эксплуатировать только на конвейерах со сплошными опорными настилами.
Технические параметры
| Показатель | Значение (ленты с каркасом из синтетических тканей) | Значение (ленты с каркасом из комбинированных тканей) |
|---|---|---|
| Относительное удлинение по основе (нагрузка, равная 10 % номинальной прочности образца) | Не более 2,5 % | Не более 3,5 % |
| Прочность связей между каркасом и рабочей резиновой обкладкой | Не менее 4,0 Н/мм | Не менее 3,0 Н/мм |
| Прочность связей между прокладками | Не менее 4,5 Н/мм | Не менее 3,2 Н/мм |
Размерные параметры и особенности конструкции
| Тип ленты | Количество тканевых прокладок | Тип ткани | Толщины резиновых обкладок (резина класса А), рабочая/нерабочая поверхность, мм | Прочность при разрыве 1 тяговой прокладки, Н/мм |
|---|---|---|---|---|
| 2Л | 2-6; 3-6 | синтетические или комбинированные ткани | 2/1; 4/2; 3/1 | синтетические – 100-200; комбинированные – 55 |
| 3 | 2-6 | синтетические или комбинированные ткани | 2/0; 3/0 | синтетические – 100; комбинированные – 55 |
| 4 | 1-2 | синтетические или комбинированные ткани | 1/1; 2/1 | синтетические – 100; комбинированные – 55 |
